Скважина обеспечивает дом чистой водой, но её уязвимое место находится не под землёй, а у самой поверхности. Именно здесь, в зоне промерзания грунта, оборудование рискует замёрзнуть зимой, а устье — загрязниться талыми и грунтовыми водами. Решает эту задачу кессон — герметичная подземная камера, которую устанавливают над оголовком скважины.
В этой статье подробно разберём, что такое кессон, как он устроен, какие элементы входят в его конструкцию, какое оборудование размещают внутри и от чего зависят размеры и глубина установки. Материал будет полезен всем, кто планирует обустройство автономного водоснабжения и хочет понимать, за что платит.
Что такое кессон и для чего он нужен
Слово «кессон» пришло из французского caisson — «ящик». Применительно к скважине это полая герметичная ёмкость, которую заглубляют в грунт так, чтобы она охватывала устье скважины и располагалась ниже глубины промерзания. По сути кессон — это утеплённая техническая камера, внутри которой остаётся достаточно места для размещения оборудования и для обслуживания системы.
Кессон выполняет сразу несколько защитных функций:
- Защита от промерзания. Оборудование и верхняя часть водопровода находятся ниже точки промерзания грунта, поэтому система работает круглый год, а не только летом.
- Защита от грунтовых и паводковых вод. Герметичный корпус не пропускает внутрь влагу, которая иначе загрязнила бы воду и вывела из строя автоматику.
- Защита от мусора и грязи. Закрытая камера с люком исключает попадание в устье пыли, листвы и поверхностных стоков.
- Удобство обслуживания. В кессоне компактно размещается вся обвязка — к ней есть доступ в любой момент, не нужно ничего раскапывать.
Главный результат — увеличение срока службы скважины и оборудования. Грамотно обустроенная скважина с кессоном работает десятилетиями без вмешательства в подземную часть.
Принцип работы: как кессон защищает скважину
Чтобы понять логику устройства, полезно посмотреть на скважину целиком. Вода залегает на глубине, и из неё её поднимает скважинный насос, опущенный в обсадную трубу. По трубе вода идёт вверх — к поверхности, где её нужно «принять», очистить, поддержать стабильное давление и развести по дому. Все эти узлы и находятся в кессоне.
Принцип защиты строится на трёх вещах:
- Заглубление ниже точки промерзания. В большинстве регионов России грунт промерзает на 1,2–1,8 м. Кессон опускают так, чтобы его рабочая часть и ввод труб оказались ниже этой отметки, где температура стабильно положительная.
- Герметичность корпуса и вводов. Стенки, дно и места ввода обсадной трубы, водопровода и кабеля уплотняются, чтобы исключить протечки снаружи внутрь.
- Теплоизоляция верхней части. Горловина и люк — самая близкая к поверхности зона, поэтому их утепляют, чтобы холод не проникал внутрь сверху.
Кессон не участвует в подъёме воды напрямую — он создаёт «тёплый сухой карман» вокруг устья, в котором безопасно работает вся остальная техника.
Из чего состоит кессон: элементы конструкции
Несмотря на разнообразие моделей и материалов, конструкция кессона типовая. Рассмотрим основные элементы.
Корпус (основная ёмкость)
Это главная часть — цилиндрическая или прямоугольная камера, формирующая защищённый объём. Корпус принимает на себя давление грунта и грунтовых вод, поэтому к его прочности и герметичности предъявляются основные требования. У пластиковых моделей корпус часто усиливают рёбрами жёсткости, у металлических — изготавливают из стального листа с минимальным числом сварных швов.
Горловина и люк
Горловина — это узкая верхняя часть, выходящая ближе к поверхности, через которую обслуживают камеру. Сверху она закрывается утеплённым люком. Люк защищает от осадков, посторонних предметов и теплопотерь, а также служит точкой доступа внутрь. У качественных моделей люк двойной или с теплоизоляционной прослойкой.
Ввод обсадной трубы
В дне или нижней части корпуса предусмотрен узел ввода обсадной трубы скважины. Это критически важное соединение: именно здесь камера «садится» на устье. У металлических кессонов ввод нередко выполняется сваркой, у пластиковых — через фланцевые узлы и резиновые уплотнения. От качества герметизации этого узла напрямую зависит, останется ли кессон сухим.
Патрубки и гильзы для труб и кабеля
В стенки врезаны вводы (гильзы) для водопроводной трубы, идущей в дом, и для электрического кабеля питания насоса. Каждый такой ввод уплотняется, чтобы исключить протечки и сохранить герметичность.
Лестница и внутренние крепления
Для удобства обслуживания внутри предусмотрены скобы-ступени или лестница, а также кронштейны и площадки для крепления оборудования — гидроаккумулятора, автоматики, фильтров.
Теплоизоляция
Утепление может быть заводским (вспененный слой в стенках и люке) или выполняться при монтаже. Особенно важна теплоизоляция для металлических кессонов: сталь обладает высокой теплопроводностью и сама по себе от мороза не спасает.
Какое оборудование размещают внутри
Кессон — это не просто защитный «колодец», а технический узел всей системы водоснабжения. Внутри обычно располагаются:
- Оголовок скважины — герметизирует устье обсадной трубы и фиксирует трос и кабель насоса.
- Гидроаккумулятор — мембранный бак, который сглаживает скачки давления и снижает число включений насоса. Объём подбирают под потребности дома (24, 50, 80, 100 л и больше).
- Реле давления и автоматика. Реле управляет включением и выключением насоса, поддерживая заданное давление. Сюда же относят защиту от «сухого хода», манометр, реле потока.
- Запорная и соединительная арматура — краны, обратный клапан, муфты, фитинги, через которые собирается обвязка.
- Фильтры предварительной очистки — механические или иные, в зависимости от качества воды.
Иногда сам скважинный насос находится глубоко в трубе, а в кессоне остаётся только его оголовок и обвязка. В системах с поверхностным насосом его тоже размещают внутри камеры.
Чем больше оборудования планируется разместить и обслуживать, тем просторнее должен быть корпус. Это один из ключевых параметров при выборе модели.
Виды кессонов по материалу
Конструктивная логика у всех кессонов общая, но материал корпуса заметно влияет на характеристики, монтаж и срок службы.
| Параметр | Пластиковый | Металлический | Бетонный |
|---|---|---|---|
| Коррозия | Отсутствует | Требует антикоррозийной обработки | Отсутствует, но возможны протечки по швам |
| Герметичность | Высокая (цельный корпус) | Высокая при качественной сварке | Зависит от гидроизоляции колец |
| Вес и монтаж | Лёгкий, но требует анкеровки | Тяжёлый, нужна спецтехника | Очень тяжёлый, спецтехника обязательна |
| Теплопроводность | Низкая | Высокая, нужно утепление | Средняя |
| Срок службы | Десятилетия (полипропилен инертен в грунте) | Меньше из-за коррозии | Длительный при сухом грунте |
Пластиковые кессоны

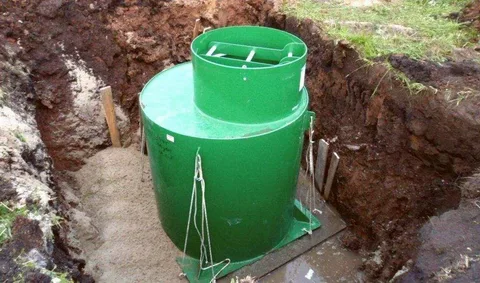

Изготавливаются из полипропилена или полиэтилена, часто с рёбрами жёсткости. Не подвержены коррозии, обладают хорошей теплоизоляцией и герметичностью, удобны в монтаже за счёт малого веса. Из-за лёгкости при высоком уровне грунтовых вод их обязательно анкеруют — крепят тросами к бетонной плите-основанию, чтобы исключить всплытие.
Металлические кессоны
Делают из стального листа (как правило, толщиной от 3–4 мм) с минимумом сварных швов. Хорошо держат давление грунта и не всплывают за счёт массы, но требуют антикоррозийной обработки и утепления, а для монтажа нужна спецтехника.
Бетонные кессоны
Собираются из железобетонных колец с крышкой и люком. Вариант долговечный, но трудоёмкий, тяжёлый и сложный в обеспечении полной герметичности по стыкам, поэтому сегодня используется реже готовых пластиковых и металлических решений.
Размеры и глубина установки
Универсального размера не существует — параметры подбираются под конкретную скважину и оборудование. На выбор влияют:
- Глубина промерзания грунта в регионе — определяет, насколько заглублять корпус (обычно рабочая часть оказывается на 1,5–2 м от поверхности).
- Объём оборудования — чем крупнее гидроаккумулятор и больше узлов автоматики, тем больше нужен внутренний объём (типичные диаметры — около 1 м, высота — 1,5–2 м).
- Уровень грунтовых вод — высокий УГВ требует обязательной анкеровки пластиковых моделей и усиленной гидроизоляции.
- Тип грунта — пучинистые грунты увеличивают нагрузку на стенки, что учитывают при выборе материала и толщины корпуса.
Правильнее всего, когда параметры рассчитывает специалист после замеров на участке: определяют дебит скважины, статический и динамический уровни воды, диаметр обсадной трубы и подбирают оборудование под потребление дома.
Кессон или скважинный адаптер
Альтернатива кессону — скважинный адаптер: компактное устройство, которое выводит водопроводную трубу в сторону через стенку обсадной трубы ниже глубины промерзания, без устройства камеры. Адаптер дешевле и почти незаметен на участке, но у кессона есть весомые преимущества:
- Все узлы обвязки и автоматики находятся в одном месте и доступны для обслуживания.
- Больше пространства для оборудования — можно разместить крупный гидроаккумулятор и фильтры.
- Удобнее ремонтировать и модернизировать систему, не раскапывая грунт.
Адаптер чаще выбирают для простых систем и небольшого потребления, кессон — для полноценного круглогодичного водоснабжения дома.
Частые вопросы
- На какой глубине устанавливают кессон?
- Так, чтобы рабочая часть и вводы труб находились ниже глубины промерзания грунта — в большинстве регионов это около 1,5–2 м от поверхности. Точную отметку определяют по местным нормам промерзания.
- Может ли пластиковый кессон всплыть?
- При высоком уровне грунтовых вод — да, из-за малого веса. Поэтому пластиковые модели якорят тросами к бетонной плите-основанию. Правильно выполненная анкеровка исключает всплытие.
- Какой кессон надёжнее — пластиковый или металлический?
- Оба варианта эффективны. Пластик не корродирует, лучше держит тепло и проще в монтаже; металл тяжелее и устойчивее к давлению грунта, но требует обработки от коррозии и утепления. Выбор зависит от условий участка и бюджета.
- Какое оборудование помещается в кессон?
- Оголовок скважины, гидроаккумулятор, реле давления и автоматика, запорная арматура, фильтры предварительной очистки. Объём корпуса подбирают под этот набор.
